功能：
ARTM-Pn無線測溫裝置:ARTM-Pn無線測溫裝置可以單獨安裝在高壓柜、低壓抽屜柜內，每臺裝置可以接收18個傳感器的數據，傳感器型號可選配ATE100、ATE200、ATE300。裝置帶有一路485接口，可將采集到的溫度數據上傳到監控中心。
ARTM8溫度巡檢儀:ARTM系列溫度巡檢測控儀適用于一路或多路溫度的測量和控制，主要應用于火電廠、水電站等場合的溫度巡檢測量及控制。測量8通道Pt100溫度，也可以屏蔽其中任意通道。每一通道溫度測量對應2段報警，繼電器輸出可以任意設置報警方向及報警值。
無線測溫集中采集觸摸屏:無線測溫觸摸屏可以嵌入式安裝在高壓柜、低壓抽屜柜內，每臺裝置可以接收240個傳感器的數據，可與ATE100、ATE200、ATE300三種傳感器選配使用。裝置帶有一路485接口、可選配一路以太網口，可將采集到的溫度數據上傳到監控中心。
應用范圍：
適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測。
訂貨范例：
技術要求：1面高壓柜內斷路器觸頭6點、母排3點無源無線測溫
輔助電源：AC/DC 220V
顯示方式：單獨無線溫度顯示
綜上所述，確定型號為：無線測溫裝置：ARTM-P9-300,1臺;無線測溫傳感器：ATE300,9個
技術要求：10面高壓柜內斷路器觸頭6點、母排3點無線測溫
無線傳感器要求：電池供電、無線
顯示方式：集中無線溫度顯示
綜上所述，確定型號為:無線測溫集中觸摸屏：AARTM-7062HT-4(HI),1臺；無線測溫傳感器：ATE200,90個；無線測溫收發器：ATC200,10個
技術要求：10面高壓柜內斷路器觸頭6點、母排3點無線測溫
無線傳感器要求：無源無線
顯示方式：集中無線溫度顯示
綜上所述，確定型號為：無線測溫集中觸摸屏：ARTM-7062HT-4(HI),1臺；無線測溫傳感器：ATE300,90個；無線測溫收發器：ATC400,1個；電源模塊：ARTM-KDYA-DG30-24K，1個。
3 電氣接線點在線測溫方案配置

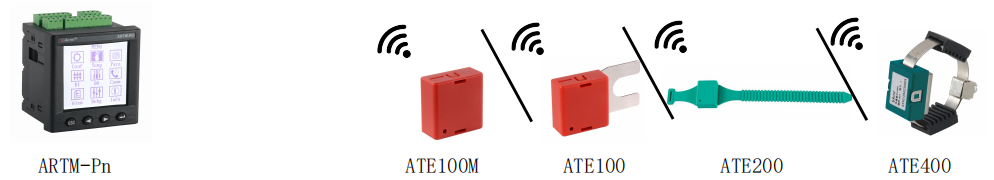

3.1 高低壓柜內電氣接點無線測溫（單柜就地顯示）配置方案

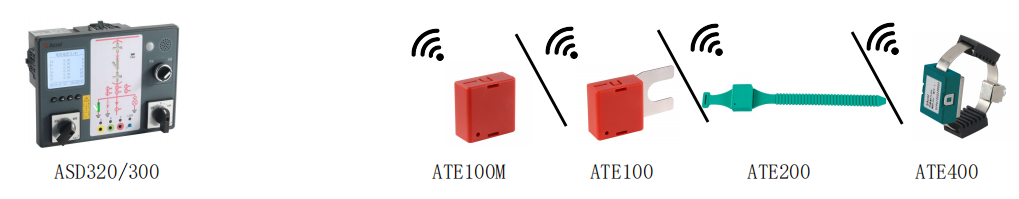

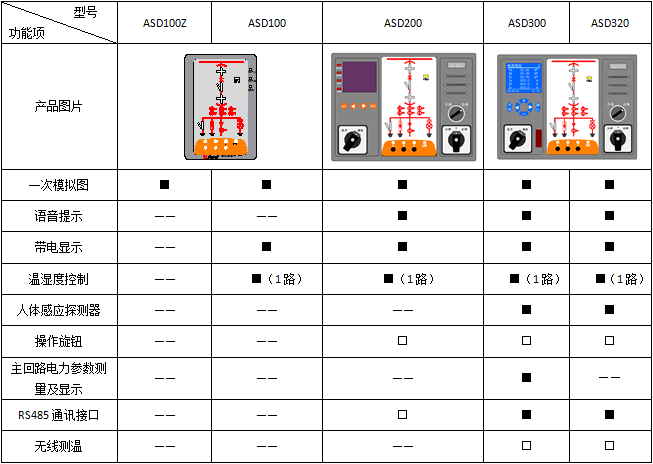

3.2 高低壓柜內電氣接點無線測溫帶操顯功能（單柜就地顯示）配置方案
3.3 高低壓柜內電氣接點無線測溫（不需要就地顯示） 配置方案

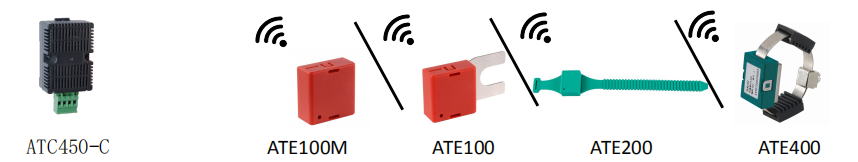

a.1 集中式（ATC450-C）
說明：ATC450-C無線溫度收發器可連接60路無線溫度傳感器ATE100/100M/200/400，可接收多臺柜內的無線溫度傳感器溫度信號。

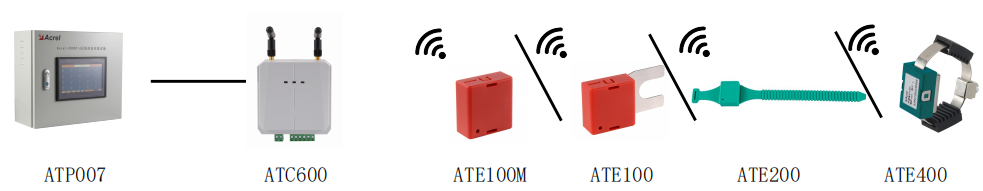

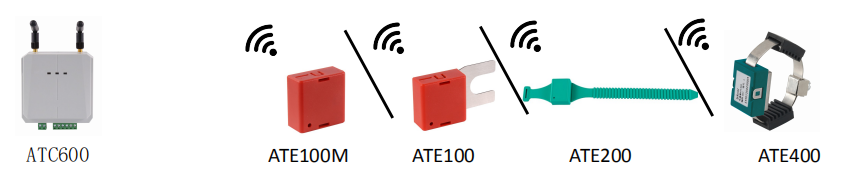

說明：ATC600無線溫度收發器可連接240路無線溫度傳感器ATE100/100M/200/400，可接收多臺柜內的無線溫度傳感器溫度信號,且具有透傳功能。
3.4 高低壓柜內電氣接點無線測溫（集中就地顯示）

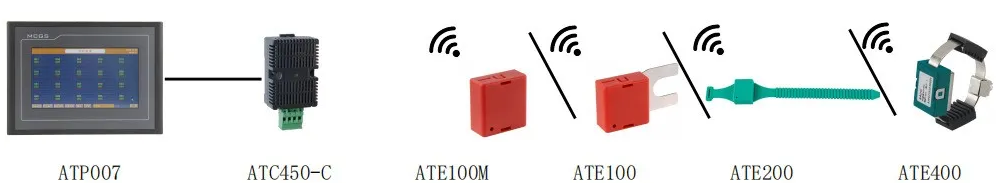

a. 觸摸屏搭配ATC450-C
說明：觸摸屏通過RS485接口連接4只ATC450-C實現開關柜溫度集中顯示，一只個ATC450-C可接收60只無線溫度傳感器ATE100/100M/200/400。
b. 觸摸屏搭配ATC600
說明：觸摸屏通過RS485接口連接一只ATC600實現開關柜溫度集中顯示，一只個ATC600可接收240只無線溫度傳感器ATE100/100M/200/400。
3.5 配電室集中監測

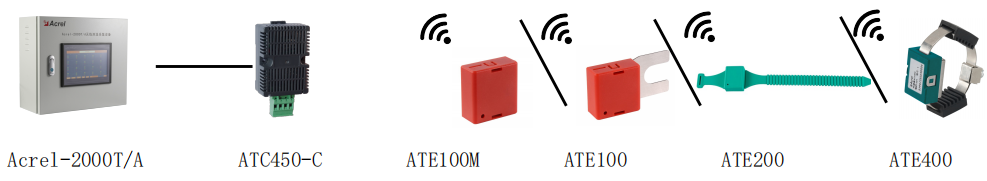

a. Acrel-2000T/A搭配ATC450-C
說明：Acrel-2000T/A通過RS485接口連接4只ATC450-C實現開關柜溫度集中顯示，一只個ATC450-C可接收60只無線溫度傳感器ATE100/100M/200/400。
b. Acrel-2000T/A搭配ATC600
說明：Acrel-2000T/A通過RS485 接口連接一只ATC600實現開關柜溫度集中顯示，一只個ATC600可接收240只無線溫度傳感器ATE100/100M/200/400。

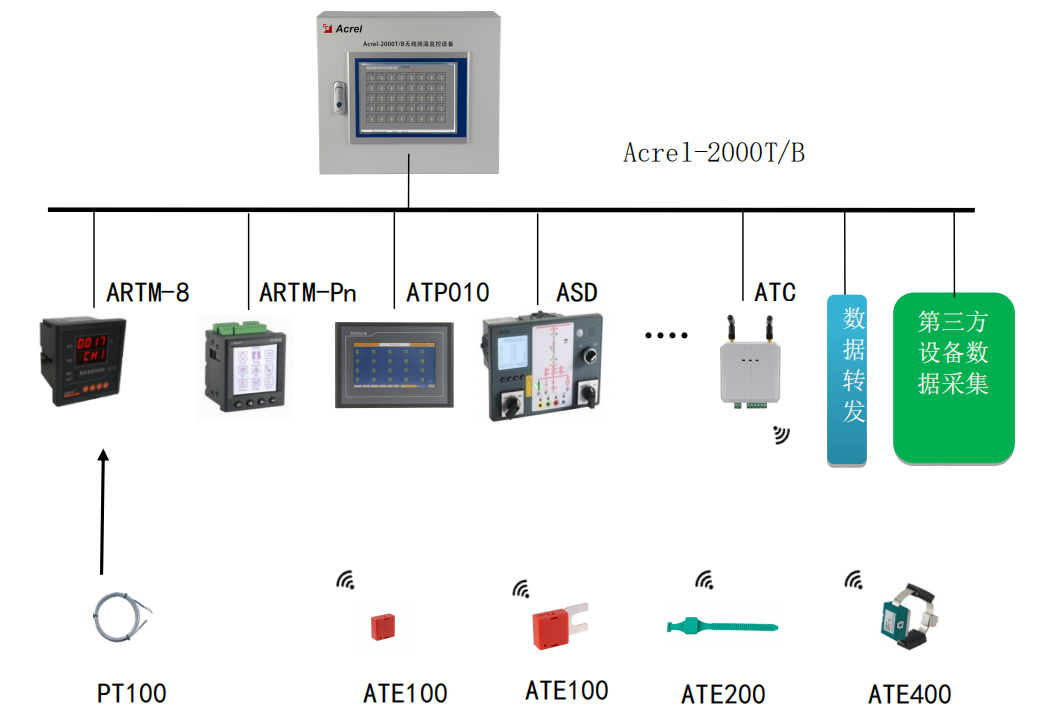

c. Acrel-2000T/B 配電室集中監測

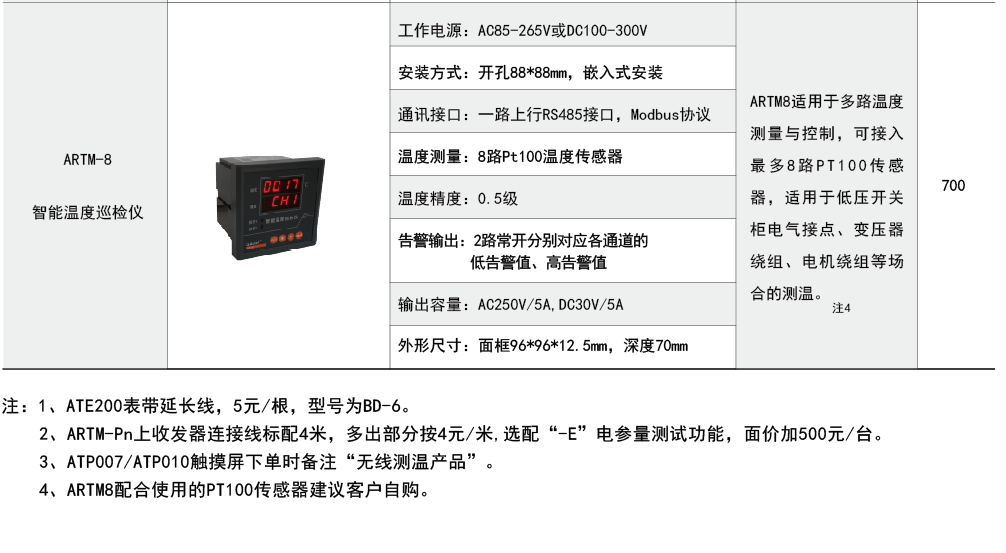

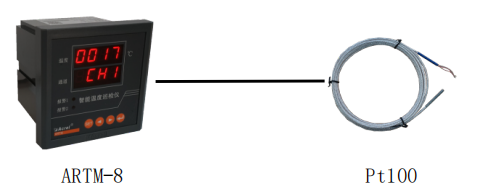

說明：Acrel-2000T/B不僅可以通過RS485連接多種ATC收發器接收所有型號傳感器實現集中顯示，還可以通訊連接配電室內無線測溫相關就地顯示裝置實現集中顯示，同時還可以連接配電室內智能操控、微機保護、電力儀表等電力監控設備進行監測。 3.6 低壓電氣接點有線測溫、變壓器繞組測溫配置方案ARTM-8 Pt100
說明：ARTM-8溫度巡檢儀可配8路Pt100傳感器，有線連接，Pt100傳感器客戶自配，測量低壓電氣接點時Pt100傳感器需做好絕緣處理。
Acrel-2000/T無線測溫系統可以將用戶站內設備層所有測溫裝置的溫度數據接入，利用計算機技術，現代電子技術，通訊技術和信號處理技術，將接入測溫裝置的溫度數據經過讀取、分析、處理，顯示在計算機上，實現對全站所有溫度節點進行監視。系統具有獨立的數據庫，可以記錄數據，查詢數據，查詢曲線，查詢報表，具有高溫、超溫越限告警，告警時間查詢等功能。無線測溫系統溫度在線監測能夠提升設備安全保障，及時、持續、準確反映設備運行狀態，避免安全事故的發生，降低設備事故率。用戶站無需定期巡視，減少人力物力，實現自動化管理。
